Situações diversas
260

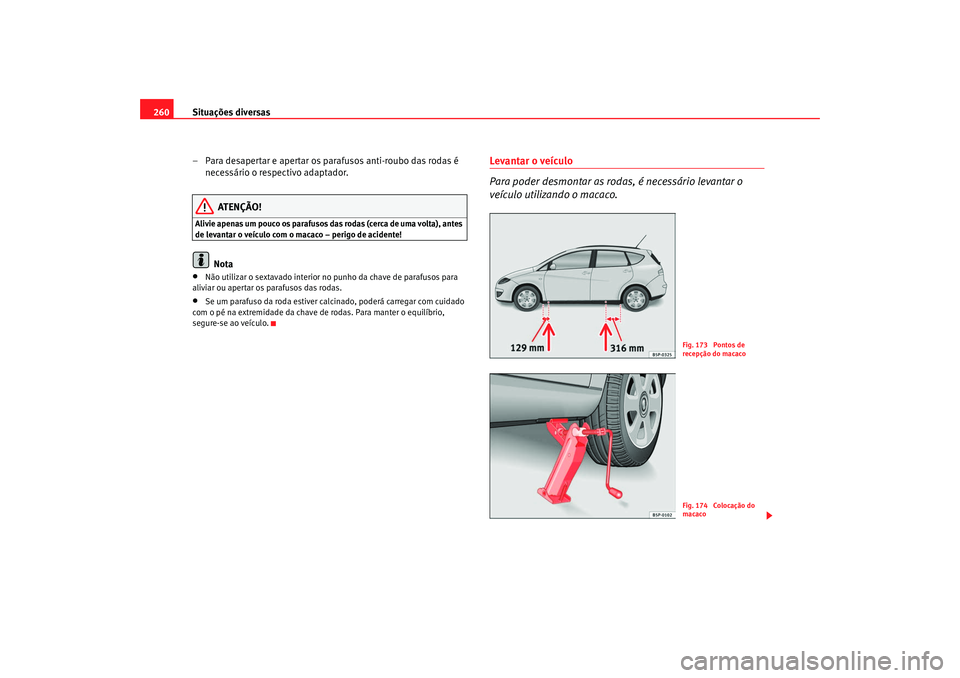

– Para desapertar e apertar os parafusos anti-roubo das rodas é necessário o respectivo adaptador.
ATENÇÃO!
Alivie apenas um pouco os parafusos das rodas (cerca de uma volta), antes
de levantar o veículo com o macaco – perigo de acidente!
Nota
•
Não utilizar o sextavado interior no punho da chave de parafusos para
aliviar ou apertar os parafusos das rodas.
•
Se um parafuso da roda estiver ca lcinado, poderá carregar com cuidado
com o pé na extremidade da chave de rodas. Para manter o equilíbrio,
segure-se ao veículo.
Levantar o veículo
Para poder desmontar as rodas, é necessário levantar o
veículo utilizando o macaco.
Fig. 173 Pontos de
recepção do macacoFig. 174 Colocação do
macaco
alteaXL_portugues.book Seite 260 Dienstag, 3. Februar 2009 4:46 16

Situações diversas261
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

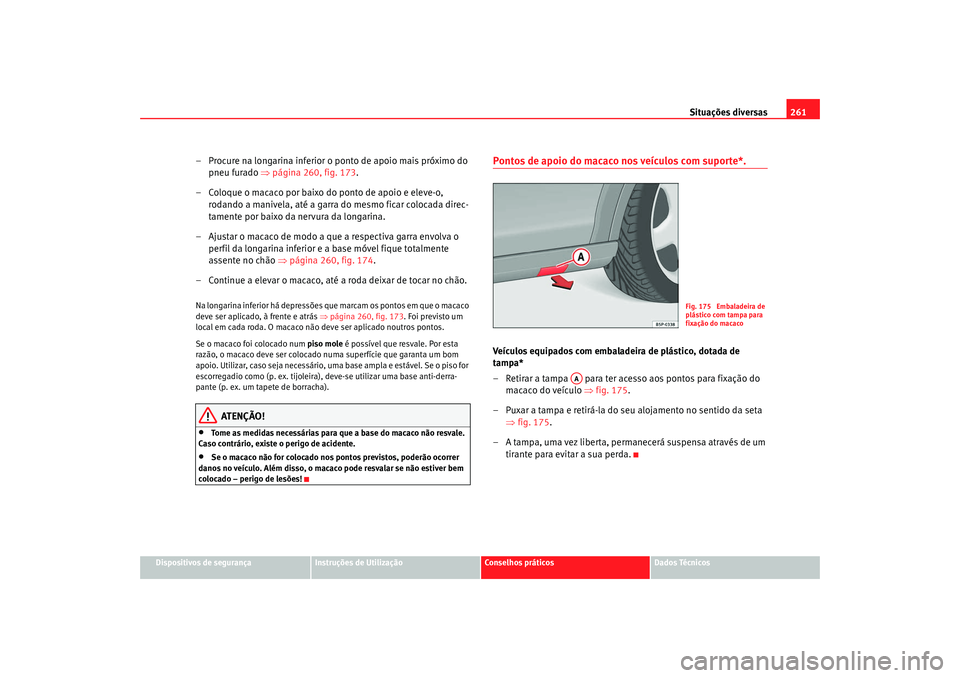

– Procure na longarina inferior o ponto de apoio mais próximo do
pneu furado ⇒página 260, fig. 173 .
– Coloque o macaco por baixo do ponto de apoio e eleve-o, rodando a manivela, até a garra do mesmo ficar colocada direc-
tamente por baixo da nervura da longarina.
– Ajustar o macaco de modo a que a respectiva garra envolva o perfil da longarina inferior e a base móvel fique totalmente
assente no chão ⇒ página 260, fig. 174 .
– Continue a elevar o macaco, até a roda deixar de tocar no chão.Na longarina inferior há depressões qu e marcam os pontos em que o macaco
deve ser aplicado, à frente e atrás ⇒página 260, fig. 173 . Foi previsto um
local em cada roda. O macaco não deve ser aplicado noutros pontos.
Se o macaco foi colocado num piso mole é possível que resvale. Por esta
razão, o macaco deve ser colocado numa superfície que garanta um bom
apoio. Utilizar, caso seja necessário, uma base ampla e estável. Se o piso for
escorregadio como (p. ex. tijoleira), de ve-se utilizar uma base anti-derra-
pante (p. ex. um tapete de borracha).
ATENÇÃO!
•
Tome as medidas necessárias para que a base do macaco não resvale.
Caso contrário, existe o perigo de acidente.
•
Se o macaco não for colocado nos pontos previstos, poderão ocorrer
danos no veículo. Além disso, o macaco pode resvalar se não estiver bem
colocado – perigo de lesões!
Pontos de apoio do macaco nos veículos com suporte*. Veículos equipados com embaladeira de plástico, dotada de
tampa*
– Retirar a tampa para ter acesso aos pontos para fixação do macaco do veículo ⇒fig. 175.
– Puxar a tampa e retirá-la do seu alojamento no sentido da seta ⇒fig. 175.
– A tampa, uma vez liberta, permanecerá suspensa através de um tirante para evitar a sua perda.
Fig. 175 Embaladeira de
plástico com tampa para
fixação do macaco
AA
alteaXL_portugues.book Seite 261 Dienstag, 3. Februar 2009 4:46 16

Situações diversas

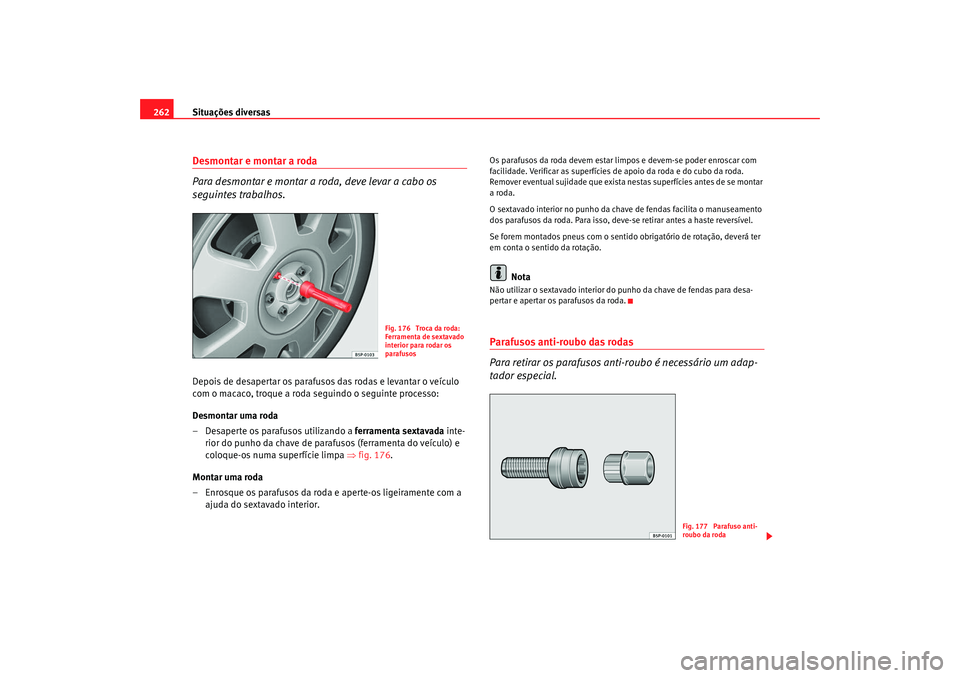

262Desmontar e montar a roda
Para desmontar e montar a roda, deve levar a cabo os
seguintes trabalhos.Depois de desapertar os parafusos das rodas e levantar o veículo
com o macaco, troque a roda seguindo o seguinte processo:
Desmontar uma roda
– Desaperte os parafusos utilizando a ferramenta sextavada inte-
rior do punho da chave de parafusos (ferramenta do veículo) e
coloque-os numa superfície limpa ⇒fig. 176.
Montar uma roda
– Enrosque os parafusos da roda e aperte-os ligeiramente com a ajuda do sextavado interior.
Os parafusos da roda devem estar limpos e devem-se poder enroscar com
facilidade. Verificar as superfícies de apoio da roda e do cubo da roda.
Remover eventual sujidade que exista nestas superfícies antes de se montar
a roda.
O sextavado interior no punho da chave de fendas facilita o manuseamento
dos parafusos da roda. Para isso, deve-se retirar antes a haste reversível.
Se forem montados pneus com o sentido obrigatório de rotação, deverá ter
em conta o sentido da rotação.
Nota
Não utilizar o sextavado interior do punho da chave de fendas para desa-
pertar e apertar os parafusos da roda.Parafusos anti-roubo das rodas
Para retirar os parafusos anti-roubo é necessário um adap-
tador especial.
Fig. 176 Troca da roda:
Ferramenta de sextavado
interior para rodar os
parafusos
Fig. 177 Parafuso anti-
roubo da roda
alteaXL_portugues.book Seite 262 Dienstag, 3. Februar 2009 4:46 16

Situações diversas263
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

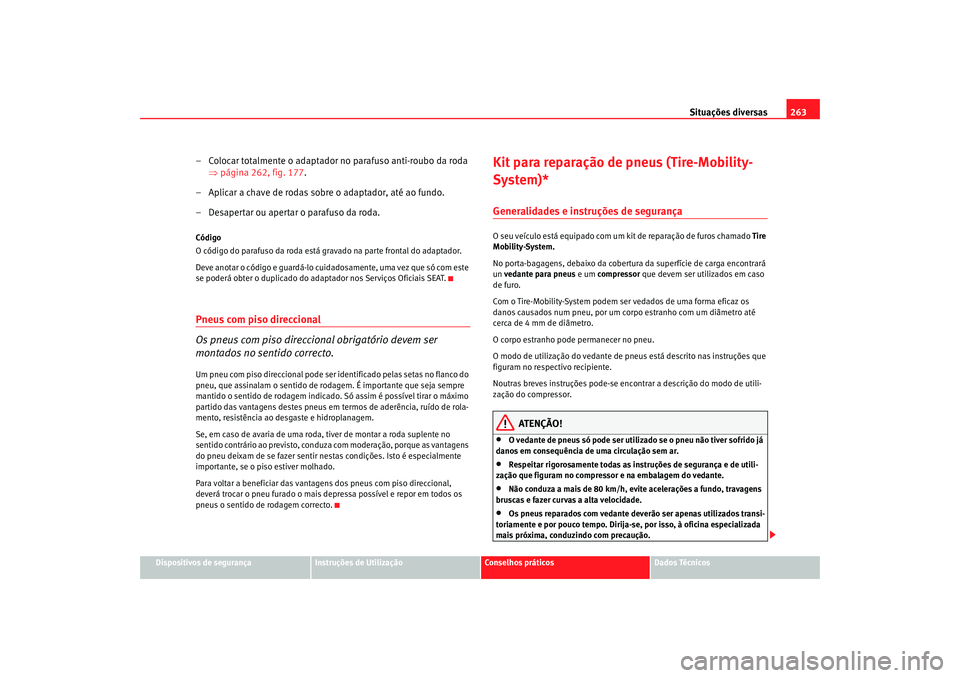

– Colocar totalmente o adaptador no parafuso anti-roubo da roda
⇒página 262, fig. 177 .
– Aplicar a chave de rodas sobre o adaptador, até ao fundo.
– Desapertar ou apertar o parafuso da roda.Código
O código do parafuso da roda está gravado na parte frontal do adaptador.
Deve anotar o código e guardá-lo cuidadosamente, uma vez que só com este
se poderá obter o duplicado do adaptador nos Serviços Oficiais SEAT.Pneus com piso direccional
Os pneus com piso direccional obrigatório devem ser
montados no sentido correcto.Um pneu com piso direccional pode ser identificado pelas setas no flanco do
pneu, que assinalam o sentido de ro dagem. É importante que seja sempre
mantido o sentido de rodagem indicado. Só assim é possível tirar o máximo
partido das vantagens destes pneus em termos de aderência, ruído de rola-
mento, resistência ao desgaste e hidroplanagem.
Se, em caso de avaria de uma roda, tiver de montar a roda suplente no
sentido contrário ao previsto, conduza com moderação, porque as vantagens
do pneu deixam de se fazer sentir nestas condições. Isto é especialmente
importante, se o piso estiver molhado.
Para voltar a beneficiar das vantagens dos pneus com piso direccional,
deverá trocar o pneu furado o mais d epressa possível e repor em todos os
pneus o sentido de rodagem correcto.
Kit para reparação de pneus (Tire-Mobility-
System)*Generalidades e instruções de segurançaO seu veículo está equipado com um kit de reparação de furos chamado Tire
Mobility-System.
No porta-bagagens, debaixo da cobertura da superfície de carga encontrará
un vedante para pneus e um compressor que devem ser utilizados em caso
de furo.
Com o Tire-Mobility-System podem ser vedados de uma forma eficaz os
danos causados num pneu, por um corpo estranho com um diâmetro até
cerca de 4 mm de diâmetro.
O corpo estranho pode permanecer no pneu.
O modo de utilização do vedante de pn eus está descrito nas instruções que
figuram no respectivo recipiente.
Noutras breves instruções pode-se encontrar a descrição do modo de utili-
zação do compressor.
ATENÇÃO!
•
O vedante de pneus só pode ser utilizado se o pneu não tiver sofrido já
danos em consequência de uma circulação sem ar.
•
Respeitar rigorosamente todas as instruções de segurança e de utili-
zação que figuram no compressor e na embalagem do vedante.
•
Não conduza a mais de 80 km/h, evite acelerações a fundo, travagens
bruscas e fazer curvas a alta velocidade.
•
Os pneus reparados com vedante deverão ser apenas utilizados transi-
toriamente e por pouco tempo. Dirija-se, por isso, à oficina especializada
mais próxima, conduzindo com precaução.
alteaXL_portugues.book Seite 263 Dienstag, 3. Februar 2009 4:46 16

Situações diversas
264

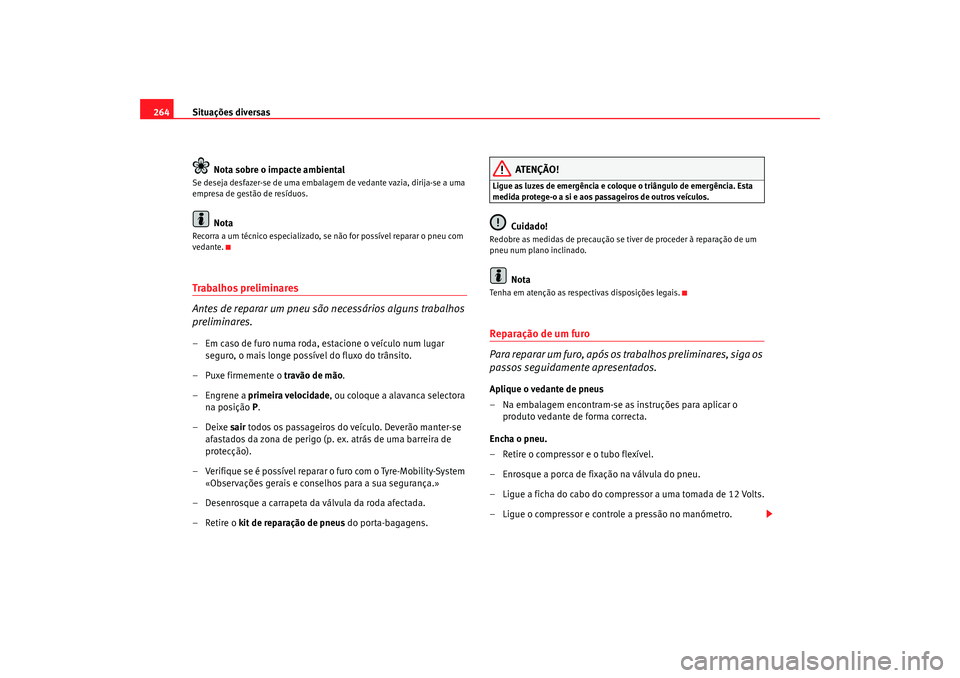

Nota sobre o impacte ambientalSe deseja desfazer-se de uma embalagem de vedante vazia, dirija-se a uma
empresa de gestão de resíduos.
Nota
Recorra a um técnico especializado, se não for possível reparar o pneu com
vedante.Trabalhos preliminares
Antes de reparar um pneu são necessários alguns trabalhos
preliminares.– Em caso de furo numa roda, estacione o veículo num lugar seguro, o mais longe possív el do fluxo do trânsito.
– Puxe firmemente o travão de mão.
– Engrene a primeira velocidade , ou coloque a alavanca selectora
na posição P.
–Deixe sair todos os passageiros do veículo. Deverão manter-se
afastados da zona de perigo (p. ex. atrás de uma barreira de
protecção).
– Verifique se é possível reparar o furo com o Tyre-Mobility-System «Observações gerais e conselhos para a sua segurança.»
– Desenrosque a carrapeta da válvula da roda afectada.
– Retire o kit de reparação de pneus do porta-bagagens.
ATENÇÃO!
Ligue as luzes de emergência e coloque o triângulo de emergência. Esta
medida protege-o a si e aos pas sageiros de outros veículos.
Cuidado!
Redobre as medidas de precaução se tiver de proceder à reparação de um
pneu num plano inclinado.
Nota
Tenha em atenção as respectivas disposições legais.Reparação de um furo
Para reparar um furo, após os trabalhos preliminares, siga os
passos seguidamente apresentados.Aplique o vedante de pneus
– Na embalagem encontram-se as instruções para aplicar o
produto vedante de forma correcta.
Encha o pneu.
– Retire o compressor e o tubo flexível.
– Enrosque a porca de fixação na válvula do pneu.
– Ligue a ficha do cabo do compressor a uma tomada de 12 Volts.
– Ligue o compressor e controle a pressão no manómetro.
alteaXL_portugues.book Seite 264 Dienstag, 3. Februar 2009 4:46 16

Situações diversas265
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

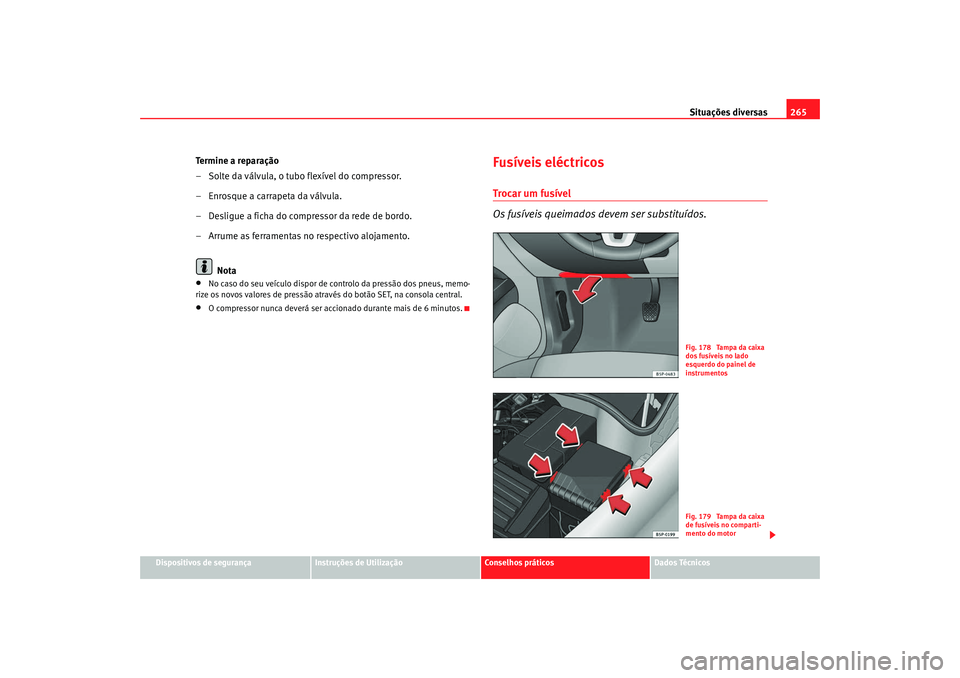

Te r m i n e a r e p a r a ç ã o
– Solte da válvula, o tubo flexível do compressor.
– Enrosque a carrapeta da válvula.
– Desligue a ficha do compressor da rede de bordo.
– Arrume as ferramentas no respectivo alojamento.
Nota•
No caso do seu veículo dispor de co ntrolo da pressão dos pneus, memo-
rize os novos valores de pressão através do botão SET, na consola central.
•
O compressor nunca deverá ser accionado durante mais de 6 minutos.
Fusíveis eléctricosTrocar um fusível
Os fusíveis queimados devem ser substituídos.
Fig. 178 Tampa da caixa
dos fusíveis no lado
esquerdo do painel de
instrumentosFig. 179 Tampa da caixa
de fusíveis no comparti-
mento do motor
alteaXL_portugues.book Seite 265 Dienstag, 3. Februar 2009 4:46 16

Situações diversas
266

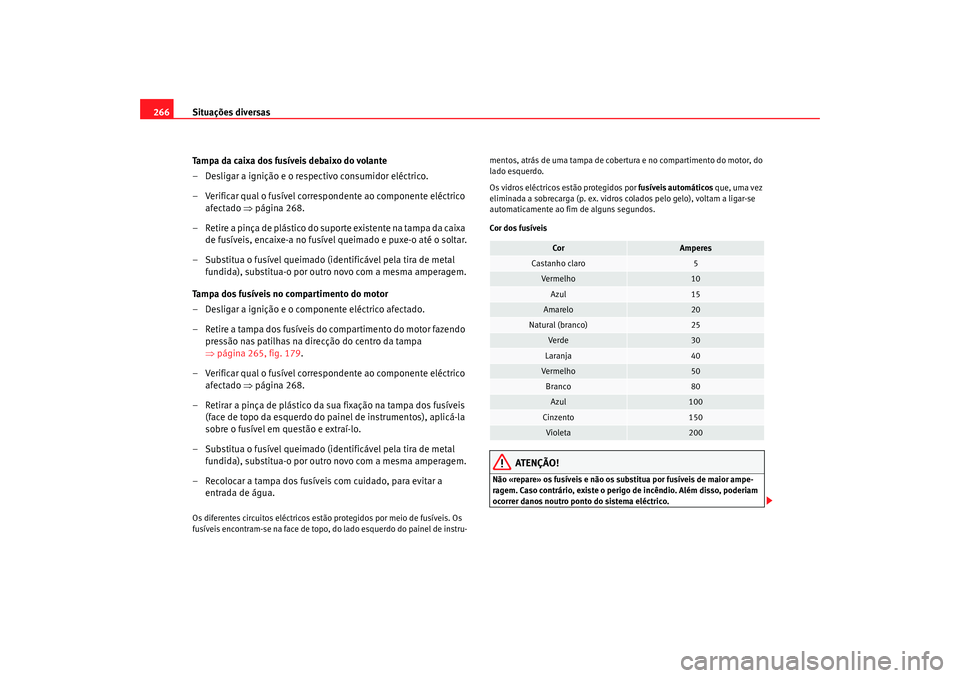

Tampa da caixa dos fusíveis debaixo do volante
– Desligar a ignição e o respectivo consumidor eléctrico.
– Verificar qual o fusível correspondente ao componente eléctrico afectado ⇒página 268.
– Retire a pinça de plástico do suporte existente na tampa da caixa de fusíveis, encaixe-a no fusível queimado e puxe-o até o soltar.
– Substitua o fusível queimado (ide ntificável pela tira de metal
fundida), substitua-o por outro novo com a mesma amperagem.
Tampa dos fusíveis no compartimento do motor
– Desligar a ignição e o componente eléctrico afectado.
– Retire a tampa dos fusíveis do compartimento do motor fazendo pressão nas patilhas na direcção do centro da tampa
⇒página 265, fig. 179 .
– Verificar qual o fusível correspondente ao componente eléctrico afectado ⇒página 268.
– Retirar a pinça de plástico da sua fixação na tampa dos fusíveis (face de topo da esquerdo do painel de instrumentos), aplicá-la
sobre o fusível em questão e extraí-lo.
– Substitua o fusível queimado (ide ntificável pela tira de metal
fundida), substitua-o por outro novo com a mesma amperagem.
– Recolocar a tampa dos fusíveis com cuidado, para evitar a entrada de água.Os diferentes circuitos eléctricos estã o protegidos por meio de fusíveis. Os
fusíveis encontram-se na face de topo, do lado esquerdo do painel de instru- mentos, atrás de uma tamp
a de cobertura e no compartimento do motor, do
lado esquerdo.
Os vidros eléctricos estão protegidos por fusíveis automáticos que, uma vez
eliminada a sobrecarga (p. ex. vidros colados pelo gelo), voltam a ligar-se
automaticamente ao fim de alguns segundos.
Cor dos fusíveis
ATENÇÃO!
Não «repare» os fusíveis e não os substitua por fusíveis de maior ampe-
ragem. Caso contrário, existe o perigo de incêndio. Além disso, poderiam
ocorrer danos noutro pont o do sistema eléctrico.
Cor
Amperes
Castanho claro
5
Ve r m el ho
10
Azul
15
Amarelo
20
Natural (branco)
25
Ve r d e
30
Laranja
40
Ve r m el ho
50
Branco
80
Azul
100
Cinzento
150
Violeta
200
alteaXL_portugues.book Seite 266 Dienstag, 3. Februar 2009 4:46 16

Situações diversas267
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

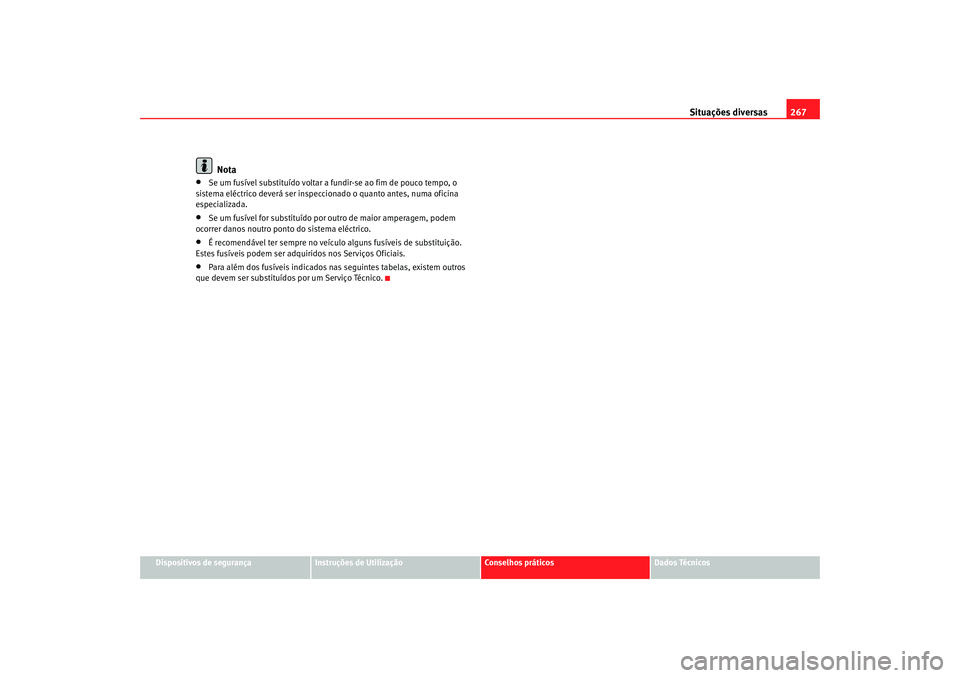

Nota
•
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o
sistema eléctrico deverá ser inspeccionado o quanto antes, numa oficina
especializada.
•
Se um fusível for substituído por outro de maior amperagem, podem
ocorrer danos noutro ponto do sistema eléctrico.
•
É recomendável ter sempre no veículo alguns fusíveis de substituição.
Estes fusíveis podem ser adquiridos nos Serviços Oficiais.
•
Para além dos fusíveis indicados na s seguintes tabelas, existem outros
que devem ser substituídos por um Serviço Técnico.
alteaXL_portugues.book Seite 267 Dienstag, 3. Februar 2009 4:46 16

Situações diversas

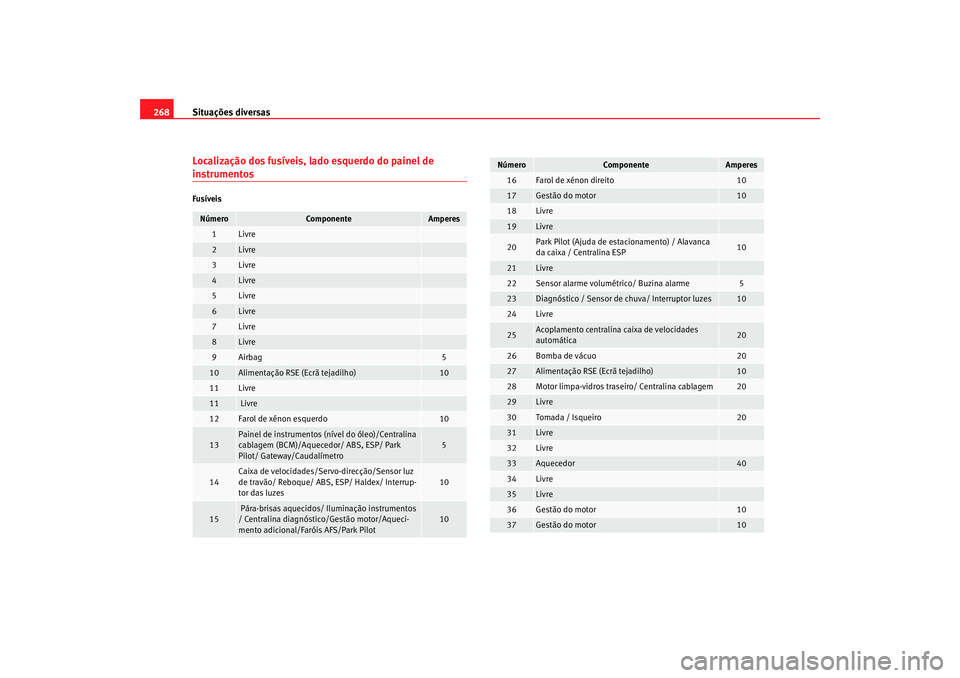

268Localização dos fusíveis, lado esquerdo do painel de instrumentosFusíveisNúmero
Componente
Amperes
1
Livre
2
Livre
3
Livre
4
Livre
5
Livre
6
Livre
7
Livre
8
Livre
9
Airbag
5
10
Alimentação RSE (Ecrã tejadilho)
10
11
Livre
11
Livre
12
Farol de xénon esquerdo
10
13
Painel de instrumentos (n ível do óleo)/Centralina
cablagem (BCM)/Aquecedor/ ABS, ESP/ Park
Pilot/ Gateway/Caudalímetro
5
14
Caixa de velocidades/Servo-direcção/Sensor luz
de travão/ Reboque/ ABS, ESP/ Haldex/ Interrup-
tor das luzes
10
15
Pára-brisas aquecidos/ Iluminação instrumentos
/ Centralina diagnóstic o/Gestão motor/Aqueci-
mento adicional/Faróis AFS/Park Pilot
10
16
Farol de xénon direito
10
17
Gestão do motor
10
18
Livre
19
Livre
20
Park Pilot (Ajuda de estacionamento) / Alavanca
da caixa / Centralina ESP
10
21
Livre
22
Sensor alarme volumétrico/ Buzina alarme
5
23
Diagnóstico / Sensor de chuva/ Interruptor luzes
10
24
Livre
25
Acoplamento centralina caixa de velocidades
automática
20
26
Bomba de vácuo
20
27
Alimentação RSE (Ecrã tejadilho)
10
28
Motor limpa-vidros traseiro/ Centralina cablagem
20
29
Livre
30
Tomada / Isqueiro
20
31
Livre
32
Livre
33
Aquecedor
40
34
Livre
35
Livre
36
Gestão do motor
10
37
Gestão do motor
10
Número
Componente
Amperes
alteaXL_portugues.book Seite 268 Dienstag, 3. Februar 2009 4:46 16

Situações diversas269
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

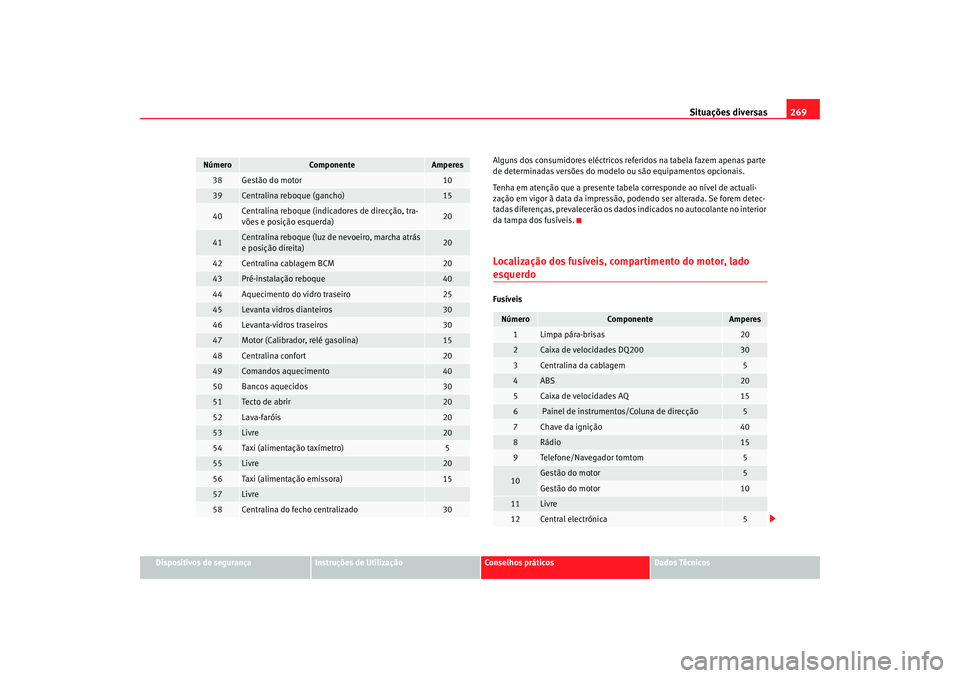

Alguns dos consumidores eléctricos referidos na tabela fazem apenas parte
de determinadas versões do modelo
ou são equipamentos opcionais.
Tenha em atenção que a presente tabela corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada. Se forem detec-
tadas diferenças, prevalecerão os dados indicados no autocolante no interior
da tampa dos fusíveis.
Localização dos fusíveis, compartimento do motor, lado esquerdoFusíveis
38
Gestão do motor
10
39
Centralina reboque (gancho)
15
40
Centralina reboque (indic adores de direcção, tra-
vões e posição esquerda)
20
41
Centralina reboque (luz de nevoeiro, marcha atrás
e posição direita)
20
42
Centralina cablagem BCM
20
43
Pré-instalação reboque
40
44
Aquecimento do vidro traseiro
25
45
Levanta vidros dianteiros
30
46
Levanta-vidros traseiros
30
47
Motor (Calibrador, relé gasolina)
15
48
Centralina confort
20
49
Comandos aquecimento
40
50
Bancos aquecidos
30
51
Tecto de abrir
20
52
Lava-faróis
20
53
Livre
20
54
Taxi (alimentação taxímetro)
5
55
Livre
20
56
Taxi (alimentação emissora)
15
57
Livre
58
Centralina do fecho centralizado
30
Número
Componente
Amperes
Número
Componente
Amperes
1
Limpa pára-brisas
20
2
Caixa de velocidades DQ200
30
3
Centralina da cablagem
5
4
ABS
20
5
Caixa de velocidades AQ
15
6
Painel de instrumentos/Coluna de direcção
5
7
Chave da ignição
40
8
Rádio
15
9
Telefone/Navegador tomtom
5
10
Gestão do motor
5
Gestão do motor
10
11
Livre
12
Central electrónica
5
alteaXL_portugues.book Seite 269 Dienstag, 3. Februar 2009 4:46 16
